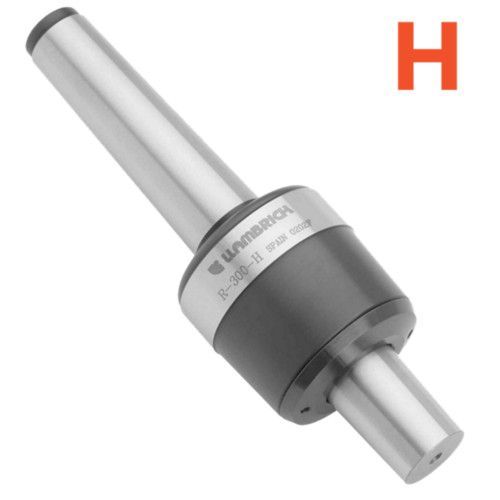

Punto giratorio de precisión Modelo H Llambrich
Para una sujeción precisa de piezas en tornos convencionales y CNC.
Los puntos giratorios de precisión Llambrich tienen una excentricidad máxima de 0,003mm.para los conos morse no 2, 3, 4 y 0,004 mm. para el cono morse no 5.
Capaces de soportar hasta 1.000 kg. de carga y velocidades hasta 5.000 rpm, según modelos.
Rectificado de precisión y totalmente templados.
Disponibles con ejes de punta estándar, copiador y para el acoplamiento de suplementos especiales.
No precisan mantenimiento.
Modelo H – Con punto interior de centrado hembra a 60o, y punta exterior cónica relación 1:20, que permite el acoplamiento de suplementos especiales.
| REFERENCIA | CONO | PESO MÁX | DIMENSIONES | PESO | |||||
|---|---|---|---|---|---|---|---|---|---|
| Número | morse | pieza Kgs | Ø1 | Ø2 | Ø3 | L1 | L2 | L3 | gr |
| R-300-H | 3 | 550 | 22 | 49 | – | 47 | 47 | 163 | 905 |
| R-400-H | 4 | 900 | 24 | 63 | – | 52 | 52 | 196 | 1540 |
| R-500-H | 5 | 2100 | 35 | 85 | – | 64 | 64 | 250 | 4035 |
